Описание
Клапаны перекидные взрывозащищенные А3Е 105 серии 5.904-58, предназначены для автоматического подключения в вентиляционную сеть резервного вентилятора при остановке рабочего.
Допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.011-78 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.
Необходимое давление в вентиляционной сети до 150 кгс/м2, скорость перемещаемой среды от 6 до 20 м/с.
Необходимый минимальный динамический напор для открытия клапана 20±0,5 Па ((2±0,5) кГс/м2).
Схема конструкции и габаритно-присоединительные размеры
АxB, мм | H, мм | L, мм | a, мм | b, мм | d, мм | n, шт. |
600x600 | 812 | 1064 | 630 | 630 | 8 | 20 |
Конструкция клапана состоит из корпуса, во втулках которого на полуосях установлено полотно.
Ось вращения полотна смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха в сети рабочего вентилятора и после включения резервного полотно под воздействием воздушного потока поворачивается, тем самым открывая сеть резервного вентилятора.
Указатель, расположенный на торце оси полотна (за пределом корпуса) показывает, какой канал в настоящий момент открыт.
Для предотвращения искрообразования, при работе клапана во взрывоопасных средах, детали, контактирующие при работе с поверхностью корпуса выполнены из латуни Л63.
Характеристики
Срок поставки (рабочие дни).* | до 10 |

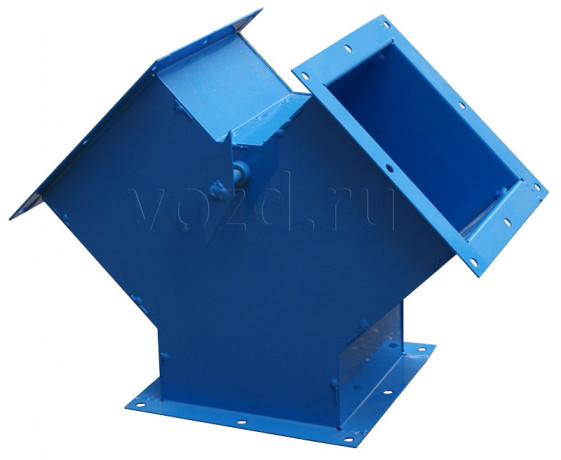

Обозначение | АЗЕ 105.000-05 |
Исполнение | взрывозащищенное |
Серия | 5.904-58 |
Единица измерения | шт. |
Тип соединения | Фланцевое |
Материал | Ст3Гсп ГОСТ 380-2005 |
Сечение | прямоугольное |
Сторона А, мм | 600 |
Сторона B, мм | 600 |
Масса | 52.5 кг |
