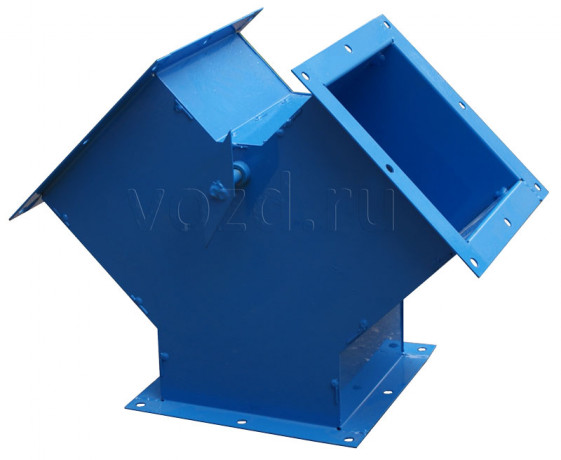

АЗЕ 105.000-03 (400х400)

Клапаны перекидные взрывозащищенные А3Е 105 серии 5.904-58, предназначены для автоматического подключения в вентиляционную сеть резервного вентилятора при остановке рабочего.

Допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.011-78 и могут устанавливаться во взрывоопасных зонах помещений  классов В-1, В-1а и В-1б.

Необходимое давление в вентиляционной сети до 150 кгс/м2, скорость перемещаемой среды от 6 до 20 м/с.

Необходимый минимальный динамический напор для открытия клапана 20±0,5 Па ((2±0,5) кГс/м2).

Схема конструкции и габаритно-присоединительные размеры

Конструкция клапана состоит из корпуса, во втулках которого на полуосях установлено полотно.

Ось вращения полотна смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха в сети рабочего вентилятора и после включения резервного полотно под воздействием воздушного потока поворачивается, тем самым открывая сеть резервного вентилятора.

Указатель, расположенный на торце оси полотна (за пределом корпуса) показывает, какой канал в настоящий момент открыт.

Для предотвращения искрообразования, при работе клапана во взрывоопасных средах, детали, контактирующие при работе с поверхностью корпуса выполнены из латуни Л63.
