Описание
Клапаны перекидные искробезопасные предназначены для автоматического подключения в вентиляционную сеть резервного вентилятора при остановке рабочего в вентиляционных системах взрывоопасных производств, перемещающих взрывоопасные парогазовоздушные смеси с давлением до 1500 Па (150 кгс/м2) и скоростью перемещения среды до 20 м/с всех категорий и групп по классификации ГОСТ 12.1.011-78, агрессивность которых по отношению к углеродистым сталям обыкновенного качества и латуни не выше агрессивности воздуха с температурой до 80°С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3.
Клапаны могут устанавливаться во взрывоопасных зонах помещений, относящихся к классам В-1, В-1а, В-1б по классификации ПУЭ-76. Клапаны не допускаются для применения в вентсистемах, перемещающих взрывоопасные пыли, парогазовоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
Схема конструкции и габаритно-присоединительные размеры
АxB, мм | H, мм | L, мм | a, мм | b, мм | d, мм | n, шт. |
150x150 | 293 | 391 | 230 | 230 | 8 | 8 |
Клапаны выполнены по чертежам типовой серии 3.904-18 ФГУП “ПКиНИИ СантехНИИпроект” Росстроя Российской Федерации и по техническим характеристикам соответствует требованиям ГОСТ 12.1.003-83, ГОСТ 12.1.012-90, ГОСТ 12.2.0070-75.
Размеры сечений клапанов соответствуют размерам поперечных сечений воздуховодов по положению 21 СНиП 2.04.05-91.
Присоединительные размеры по фланцам клапанов соответствуют размерам по ГОСТ 26270-84 “Фланцы вентиляционные”.
Характеристики
Срок поставки (рабочие дни).* | до 10 |

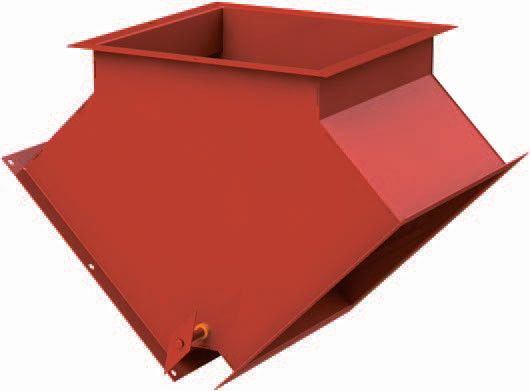

Обозначение | АЗЕ 024.000-00 |
Исполнение | искрозащищенное |
Серия | 3.914-18 |
Единица измерения | шт. |
Тип соединения | Фланцевое |
Материал | Ст3Гсп ГОСТ 380-2005 |
Сечение | прямоугольное |
Сторона А, мм | 200 |
Сторона B, мм | 200 |
Масса | 7 кг |
