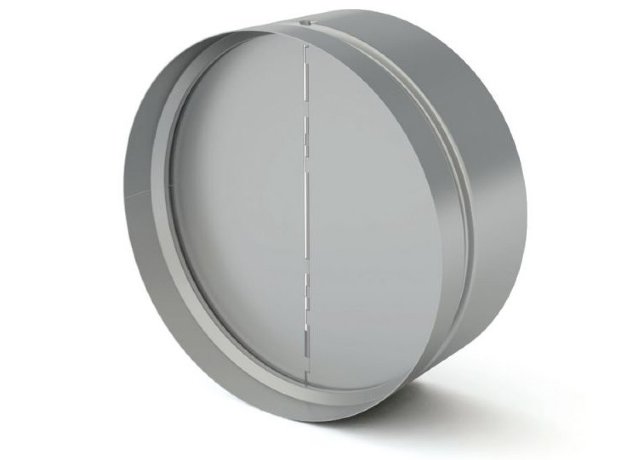

Клапан обратный RSK 160
В избранное К сравнению
Описание
Характеристики
Технические характеристики
Описание
Обратные клапаны RSK (бабочка) предназначены для автоматического перекрывания круглых воздуховодов при выключении вентилятора.
Корпус клапана выполнен из оцинкованной стали, лопасти изготовлены из листового алюминия.
Конструкция корпуса клапана позволяет крепить его к воздуховодам или другим элементам системы вентиляции с помощью хомутов.
Клапан может быть установлен в любом положении, обеспечивающем при закрытии клапана плотное прилегание лопастей к корпусу.
Характеристики
Обозначение | RSK 160 |
Исполнение | общепромышленное |
Единица измерения | шт. |
Тип соединения | Ниппельное |
Материал | оцинкованная сталь |
Сечение | круглое |
Диаметр канала | d=160 |
Технические характеристики
Габаритно-присоединительные размеры
| Диаметр, мм | А | D | B | C |
| 100 | 100 | 90 | 45 | 40 |
| 125 | 125 | 90 | 45 | 40 |
| 160 | 160 | 90 | 45 | 40 |
| 200 | 200 | 90 | 45 | 40 |
| 250 | 250 | 125 | 65 | 60 |
| 315 | 315 | 130 | 65 | 65 |
| 355 | 355 | 140 | 65 | 63 |
| 400 | 400 | 140 | 65 | 63 |
| 500 | 500 | 140 | 65 | 63 |
| 630 | 630 | 140 | 65 | 63 |
Параметры расхода воздуха
