Описание
Клапаны обратные прямоугольного сечения КОп серии 5.904-41, предназначены для предотвращения перетекания воздуха и невзрывоопасных газопаровоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80 ºС, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединение последних к коллекторам.
Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 5,6 м/c, а на вертикальных – не менее 4 м/с
Схема конструкции и габаритно-присоединительные размеры

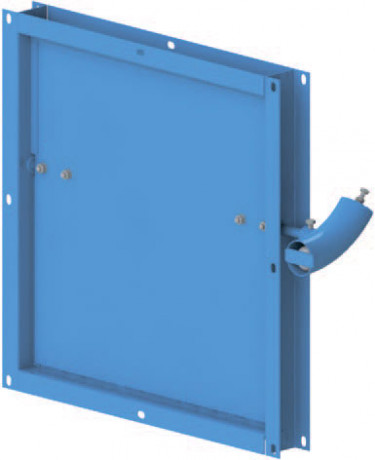

Конструкция клапана состоит из корпуса, внутри которого на полуосях установлена лопатка.
Ось вращения лопатки смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха лопатка возвращается в исходное положение, и происходит закрытие клапана.
Типоразмер | A, мм | A1, мм | A2, мм | H, мм | d, мм | n, шт. |
1000x1000 | 1000 | 1040 | 1072 | 1220 | 24 | 10 |
Характеристики
Срок поставки (рабочие дни).* | до 10 |
Обозначение | КОп-06 |
Исполнение | общепромышленное |
Серия | 5.904-41 |
Единица измерения | шт. |
Тип соединения | Фланцевое |
Материал | Ст3Гсп ГОСТ 380-2005 |
Сечение | прямоугольное |
Сторона А, мм | 1000 |
Сторона B, мм | 1000 |
Масса | 25.6 кг |
