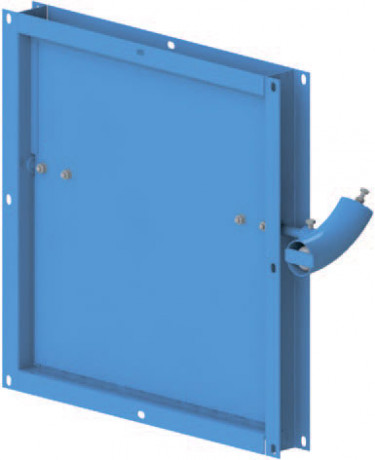

КОп-05 (800х800)

Клапаны обратные прямоугольного сечения КОп серии 5.904-41, предназначены для предотвращения перетекания воздуха и невзрывоопасных газопаровоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80 ºС, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединение последних к коллекторам.

Установка клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 5,6 м/c, а на вертикальных – не менее 4 м/с

Схема конструкции и габаритно-присоединительные размеры

Конструкция клапана состоит из корпуса, внутри которого на полуосях установлена лопатка.

Ось вращения лопатки смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха лопатка возвращается в исходное положение, и происходит закрытие клапана.
