Описание
Клапаны лепестковые КЛ серии 1.494-33, предназначенные для установки на нагнетательной стороне осевых вентиляторов, с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.
Допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.011-78 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.
Необходимый минимальный динамический напор для открытия клапана 30-40±0,5 Па ((3-4±0,5) кГс/м2).
Схема конструкции и габаритно-присоединительные размеры

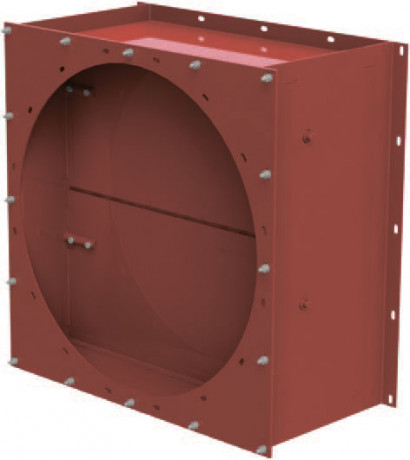

Конструкция лепесткового клапана представляет собой корпус, во втулках которого на осях закреплены лопатки.
1. клапан 2. съемная переходная диафрагма
b, мм | B, мм | L, мм | D, мм | D1, мм | n, шт. | n1, шт. |
403 | 469 | 247 | 403 | 430 | 12 | 8 |
Характеристики
Срок поставки (рабочие дни).* | до 10 |
Обозначение | КЛ.00.000 |
Серия | 1.494-33 |
Материал | Ст3Гсп ГОСТ 380-2005 |
Сечение | прямоугольное |
Диаметр канала | d=400 |
Масса | 13.4 кг |
