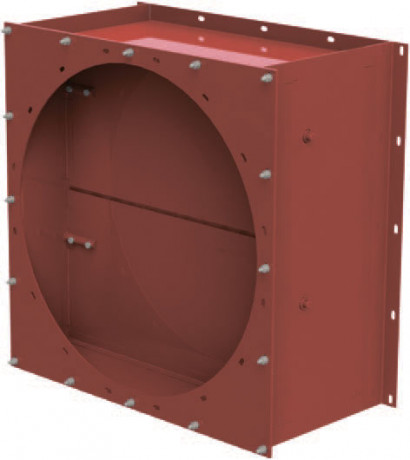

КЛ.00.000-01 (500х500) к вентилятору № 5

Клапаны лепестковые КЛ серии 1.494-33, предназначенные для установки на нагнетательной стороне осевых вентиляторов, с целью предотвращения попадания холодного воздуха и атмосферных осадков в производственные помещения после отключения вентиляторов.

Допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.011-78 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.

Необходимый минимальный динамический напор для открытия клапана 30-40±0,5 Па ((3-4±0,5) кГс/м2).

Схема конструкции и габаритно-присоединительные размеры

Конструкция лепесткового клапана представляет собой корпус, во втулках которого на осях закреплены лопатки.

1. клапан 2. съемная переходная диафрагма
