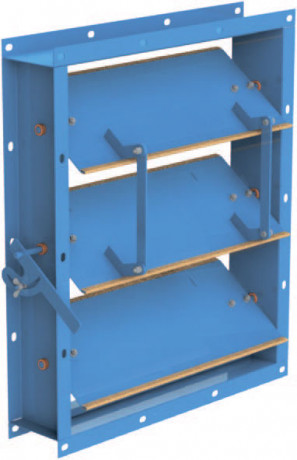

АЗД 193.000-02 (400x400)

Заслонки воздушные унифицированные взрывозащищенные по серии 5.904-49 предназначены для регулирования количества воздуха и воздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества и латуни не выше агрессивности воздуха с температурой до 80 ºС , не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 в вентиляционных системах взрывоопасных производств с давлением до 1500 Па (150 кгс/м²) и скоростью перемещения среды до 20 м/с.

Заслонки допускаются для перемещения взрывоопасных парогазовоздушные смесей всех категорий и групп по классификации ГОСТ 12.1.011-78 и могут устанавливаться во взрывоопасных зонах помещений, относящихся к классам В-1, В-1а, В-1б по классификации ПУЭ-76.

Заслонки не допускаются для применения в вентсистемах, перемещающих взрывоопасные пыли, парогазовоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

При установке заслонки ось лопатки должна быть расположена горизонтально.

Для предотвращения искрообразования, при работе заслонки во взрывоопасных средах, детали, контактирующие при работе с поверхностью корпуса выполнены из латуни Л63.

Остальные детали выполнены из стали марки Ст3.

Заслонки могут быть окрашены в два слоя какой-либо одной из перечисленных марок пентафтальных эмалей: ПФ-115 ГОСТ 6465-76, ПФ-218, ГОСТ21227-75, ПФ-223 ГОСТ 14925-78.

Схема конструкции и габаритно-присоединительные размеры
