Description
Клапаны обратные взрывозащищенные по серии 5.904-58, предназначены для регулирования количества воздуха в вентиляционных системах взрывоопасных производств и допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.1.011 и могут устанавливаться во взрывоопасных зонах помещений классов В-1,В-1а и В-1б.
Давление в системе — до 150 кГс/м2
Скорость перемещаемой среды — от 6 до 20 м/с.
Необходимый минимальный динамический напор для открытия клапана — 20±0,5 Па ((2±0,5) кГс/м2).
В соответствии с СНиП 2.04.05-91 в отверстиях и воздуховодах, пересекающих противопожарные стены и перегородки помещений взрывоопасных производств следует устанавливать клапаны обратные взрывозащищенные.
Схема конструкции и габаритно-присоединительные размеры

D, мм | D1, мм | L, мм | d, мм | n, шт. |
900 | 940 | 885 | 10 | 12 |
Specifications
Срок поставки (рабочие дни).* | до 10 |

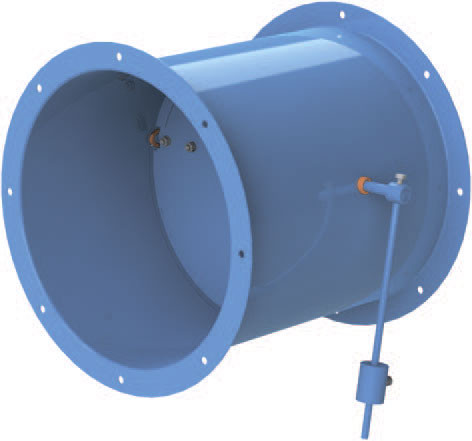

Обозначение | АЗЕ 101.000-10 |
Исполнение | взрывозащищенное |
Серия | 5.904-58 |
Единица измерения | шт |
Тип соединения | Фланцевое |
Материал | Ст3Гсп ГОСТ 380-2005 |
Сечение | круглое |
Диаметр канала | d=900 |
Масса | 58 kg |
