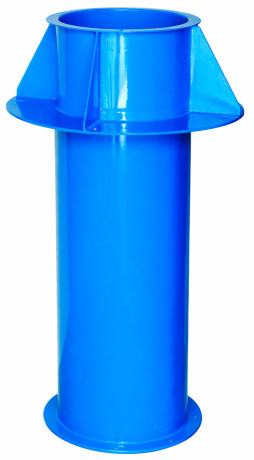

Узел прохода УП6

Узел прохода УП6
В избранное К сравнению
Срок поставки (рабочие дни).*:
до 10
Обозначение:
УП6-00 ...23
Исполнение:
искрозащищенное
Клапан:
Клапан ручного управления
Серия:
5.904-11
Утепленное исполнение:
Нет
Все характеристики

Типоразмер:

Комплектация:

* — Под заказ. Точный срок будет указан в счете.
Товар с выбранным набором характеристик недоступен для покупки
12 910
Описание
Характеристики

Описание

Узел прохода УП-6 — взрывозащищенный (искрозащищенный), неутепленный, с клапаном под ручной привод заслонки.

Узлы прохода типа УП предназначены для установки на них стальных воздуховодных шахт круглого сечения, при проходе вентиляционных систем через покрытия зданий в системах вытяжной вентиляции. Используются для систем механической и естественной вентиляции помещений общего назначения.

Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий.

Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или воздуховода.

В случаях, когда возможно выпадение влаги на стенки патрубка, к внутренней поверхности патрубка приварен конденсатосборник и патрубок для слива.

Схема конструкции

D, мм D2, мм D3, мм D4, мм D5, мм D6, мм n, шт. n1, шт. n2, шт.
200 540 472 230 8,5 18 8 8 4
250 540 472 280 8,5 18 8 8 4
315 540 472 335 8,5 18 8 8 4
403 840 772 430 8,5 18 8 8 6
450 840 772 480 8,5 18 8 8 6
500 840 772 530 8,5 18 12 8 6
635 1140 1072 660 8,5 18 12 8 8
710 1140 1072 740 10,5 18 12 8 8
805 1140 1072 830 10,5 18 12 8 8
1005 1340 1222 1040 10,5 18 16 8 8
1255 1340 1222 1290 12,5 18 16 8 8

Структура обозначения

Размер, мм Без кольца
для сбора конденсата
С кольцом
для сбора конденсата
D = 200 УП 6-00 УП 6-12
D = 250 УП 6-01 УП 6-13
D = 280 УП 6-02 УП 6-14
D = 315 УП 6-03 УП 6-15
D = 400 УП 6-04 УП 6-16
D = 450 УП 6-05 УП 6-17
D = 500 УП 6-06 УП 6-18
D = 630 УП 6-07 УП 6-19
D = 710 УП 6-08 УП 6-20
D = 800 УП 6-09 УП 6-21
D = 1000 УП 6-10 УП 6-22
D = 1250 УП 6-11 УП 6-23

Характеристики

Срок поставки (рабочие дни).*
до 10
Обозначение
УП6-00 ...23
Исполнение
искрозащищенное
Клапан
Клапан ручного управления
Серия
5.904-11
Утепленное исполнение
Нет
Класс взрывозащиты
1ExdIIBT4
Климатическое исполнение (ГОСТ 15150)
УХЛ1
Тип соединения
Фланцевое
Единица измерения
шт.
