Описание

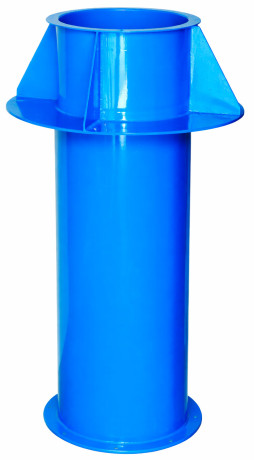

Узел прохода УП-4 — Узел прохода с утепленным клапаном ручного управления.
Узлы прохода типа УП предназначены для установки на них стальных воздуховодных шахт круглого сечения, при проходе вентиляционных систем через покрытия зданий в системах вытяжной вентиляции. Используются для систем механической и естественной вентиляции помещений общего назначения.
Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий.
Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или воздуховода.
В случаях, когда возможно выпадение влаги на стенки патрубка, к внутренней поверхности патрубка приварен конденсатосборник и патрубок для слива.
Схема конструкции
D, мм | D2, мм | D3, мм | D4, мм | D5, мм | D6, мм | n, шт. | n1, шт. | n2, шт. |
200 | 540 | 472 | 230 | 8,5 | 18 | 8 | 8 | 4 |
250 | 540 | 472 | 280 | 8,5 | 18 | 8 | 8 | 4 |
315 | 540 | 472 | 335 | 8,5 | 18 | 8 | 8 | 4 |
403 | 840 | 772 | 430 | 8,5 | 18 | 8 | 8 | 6 |
450 | 840 | 772 | 480 | 8,5 | 18 | 8 | 8 | 6 |
500 | 840 | 772 | 530 | 8,5 | 18 | 12 | 8 | 6 |
635 | 1140 | 1072 | 660 | 8,5 | 18 | 12 | 8 | 8 |
710 | 1140 | 1072 | 740 | 10,5 | 18 | 12 | 8 | 8 |
805 | 1140 | 1072 | 830 | 10,5 | 18 | 12 | 8 | 8 |
1005 | 1340 | 1222 | 1040 | 10,5 | 18 | 16 | 8 | 8 |
1255 | 1340 | 1222 | 1290 | 12,5 | 18 | 16 | 8 | 8 |
Структура обозначения
Размер, мм | Без кольца для сбора конденсата |
С кольцом для сбора конденсата |
D = 200 | УП 4-00 | УП 4-11 |
D = 250 | УП 4-01 | УП 4-12 |
D = 280 | УП 4-02 | УП 4-13 |
D = 315 | УП 4-02 | УП 4-13 |
D = 400 | УП 4-03 | УП 4-14 |
D = 450 | УП 4-04 | УП 4-15 |
D = 500 | УП 4-05 | УП 4-16 |
D = 630 | УП 4-06 | УП 4-17 |
D = 710 | УП 4-07 | УП 4-18 |
D = 800 | УП 4-08 | УП 4-19 |
D = 1000 | УП 4-09 | УП 4-20 |
D = 1250 | УП 4-10 | УП 4-21 |
Характеристики
Срок поставки (рабочие дни).* | до 10 |
Обозначение | УП4-00 ...21 |
Исполнение | общепромышленное |
Клапан | Клапан ручного управления |
Серия | 5.904-10 |
Утепленное исполнение | Да |
Класс взрывозащиты | Нет |
Климатическое исполнение (ГОСТ 15150) | УХЛ1 |
Тип соединения | Фланцевое |
Единица измерения | шт. |
