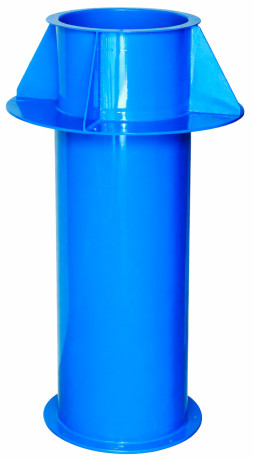

Узел прохода УП1

Узел прохода УП-1 — Узел прохода без клапана.

Узлы прохода типа УП предназначены для установки на них стальных вентиляционных шахт круглого сечения, при проходе вентиляционных систем через покрытия зданий в системах вытяжной вентиляции. Используются для систем механической и естественной вентиляции помещений общего назначения.

Узел прохода состоит из патрубка, приваренного к опорному фланцу, которым узел прохода крепится к железобетонному стакану, установленному на покрытиях зданий.

Концевые фланцы патрубка предназначены: верхний для крепления шахты круглого сечения, нижний для присоединения клапана или воздуховода.

В случаях, когда возможно выпадение влаги на стенки патрубка, к внутренней поверхности патрубка приварен конденсатосборник и патрубок для слива.

Схема конструкции

D, мм	D2, мм	D3, мм	D4, мм	D5, мм	D6, мм	n, шт.	n1, шт.	n2, шт.
200	540	472	230	8,5	18	8	8	4
250	540	472	280	8,5	18	8	8	4
315	540	472	335	8,5	18	8	8	4
403	840	772	430	8,5	18	8	8	6
450	840	772	480	8,5	18	8	8	6
500	840	772	530	8,5	18	12	8	6
635	1140	1072	660	8,5	18	12	8	8
710	1140	1072	740	10,5	18	12	8	8
805	1140	1072	830	10,5	18	12	8	8
1005	1340	1222	1040	10,5	18	16	8	8
1255	1340	1222	1290	12,5	18	16	8	8

Структура обозначения

Размер, мм	Без кольца для сбора конденсата	С кольцом для сбора конденсата
D = 200	УП 1-00	УП 1-11
D = 250	УП 1-01	УП 1-12
D = 280	УП 1-02	УП 1-13
D = 315	УП 1-02	УП 1-13
D = 400	УП 1-03	УП 1-14
D = 450	УП 1-04	УП 1-15
D = 500	УП 1-05	УП 1-16
D = 630	УП 1-06	УП 1-17
D = 710	УП 1-07	УП 1-18
D = 800	УП 1-08	УП 1-19
D = 1000	УП 1-09	УП 1-20
D = 1250	УП 1-10	УП 1-21
